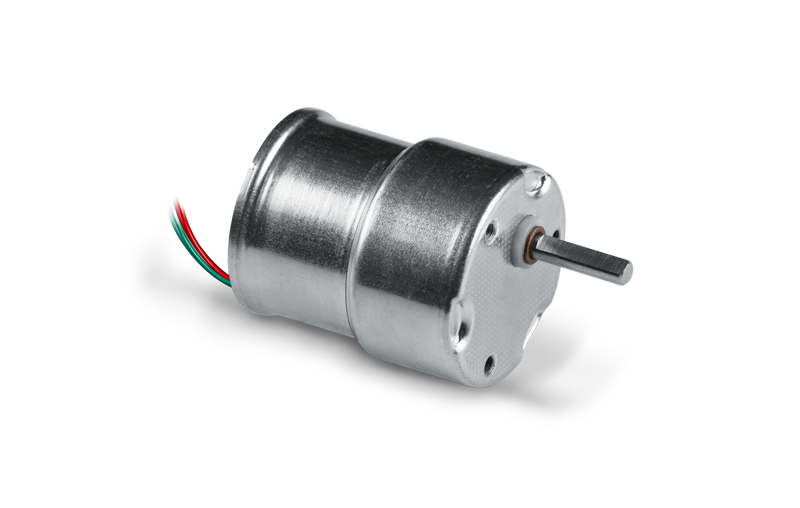

DATI TECNICI – serie BS138F
- Soppressione disturbi con VDR sul collettore
- Spazzole in metallo prezioso (Au-Ag-Cu)
- Direzione di rotazione secondo polarità
- Può essere montato in ogni posizione
- Massimo carico radiale: 20N
- Massimo carico assiale: 5N
- Temperatura di esercizio: -20 °C/60 °C
- Peso approssimativo: 90g
Valori tipici a temperatura ambiente +20°
Tolleranza +/- 10%
BS138F-2S
_
Disegno Tecnico
Disponibile anche con encoder ad effetto Hall bifase a 90° – BS138F-2S
_
_
Disegno Tecnico
| Tipo | Tensione nominale | Lunghezza | Rapporto di riduzione | Coppia nominale | Velocità | Corrente | Potenza elettrica | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Senza carico | A coppia nominale | Senza carico | A coppia nominale | ||||||||
| v | mm | Ncm | rpm | mA | W | ||||||
| BS138F | 6 | 12 | 6 | 40 | 12,25 | 1,5 | 220 | 155 | <30 | 100 | 0,6 |
| 12 | 12 | <20 | 55 | 0,7 | |||||||
| BS138F | 6 | 21 | 6 | 40 | 21,14 | 2,5 | 125 | 85 | <30 | 100 | 0,6 |
| 12 | 12 | <20 | 55 | 0,7 | |||||||
| BS138F | 6 | 36 | 6 | 40 | 35,73 | 4 | 73 | 53 | <30 | 95 | 0,6 |
| 12 | 12 | <20 | 50 | 0,6 | |||||||
| BS138F | 6 | 72 | 6 | 40 | 71,54 | 7 | 37 | 28 | <30 | 95 | 0,6 |
| 12 | 12 | <20 | 50 | 0,6 | |||||||
| BS138F | 6 | 149 | 6 | 40 | 149,05 | 14 | 18 | 13 | <30 | 95 | 0,6 |
| 12 | 12 | <20 | 50 | 0,6 | |||||||
| BS138F | 6 | 208 | 6 | 40 | 208,66 | 20 | 13 | 9 | <30 | 95 | 0,6 |
| 12 | 12 | <20 | 50 | 0,6 | |||||||
| BS138F | 6 | 608 | 6 | 40 | 608,61 | 50 | 4,3 | 3,3 | <30 | 90 | 0,5 |
| 12 | 12 | <20 | 48 | 0,6 | |||||||
| BS138F | 6 | 1470 | 6 | 40 | 1470,82 | 50 | 1,8 | 1,6 | <30 | 58 | 0,3 |
| 12 | 12 | <20 | 30 | 0,4 | |||||||
