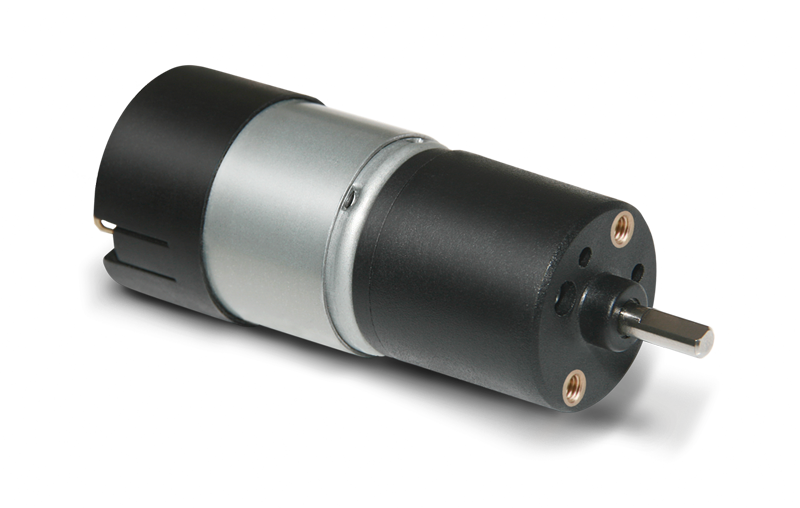

DATI TECNICI – serie HL149
- Soppressione disturbi con VDR sul collettore
- Direzione di rotazione secondo polarità
- Può essere montato in ogni posizione
- Massimo carico radiale: 10N
- Massimo carico assiale: 5N
- Temperatura di esercizio: -20 °C/60 °C
- Peso approssimativo: 100g
Valori tipici a temperatura ambiente +20°
Tolleranza +/- 10%
HL149-2S
_
Disegno Tecnico
Disponibile anche con encoder ad effetto Hall bifase a 90° – HL149-2S
_
_
Disegno Tecnico
| Tipo | Tensione nominale | Lunghezza | Rapporto di riduzione | Coppia nominale | Velocità | Corrente | Potenza elettrica | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Senza carico | A coppia nominale | Senza carico | A coppia nominale | ||||||||
| v | mm | Ncm | rpm | mA | W | ||||||
| HL149 | 12 | 10 | 12 | 56,5 | 10 | 4 | 315 | 220 | <60 | 210 | 2,5 |
| 24 | 24 | <50 | 120 | 2,9 | |||||||
| HL149 | 12 | 21 | 12 | 56,5 | 20,8 | 7,5 | 160 | 115 | <60 | 200 | 2,4 |
| 24 | 24 | <50 | 115 | 2,8 | |||||||
| HL149 | 12 | 43 | 12 | 61,5 | 43,3 | 15 | 78 | 55 | <60 | 210 | 2,5 |
| 24 | 24 | <50 | 120 | 2,9 | |||||||
| HL149 | 12 | 90 | 12 | 61,5 | 90,3 | 15 | 37 | 30 | <60 | 150 | 1,8 |
| 24 | 24 | <50 | 85 | 2,0 | |||||||
